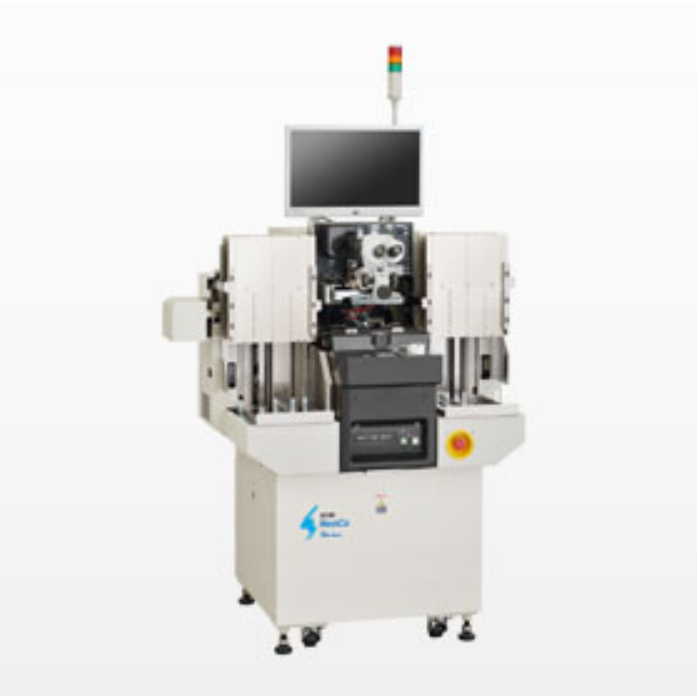

UTC-5100
- 革新了X，Y，Z马达，新的平台实现了42ms/0.7mm（45ms/2mm）的高速焊接
- 焊线精度为±3.0μm（3σ）
- 确保了95mm的Y焊接区域、可搬送102mm×300mm的框架
- 可对应Ｘ方向同步检测以及Ｙ方向同步检测
- 产品参数
-
项目 内容 品名 焊线机 型号 UTC-5100 焊接精度 ±3.0μm (3σ) (根据材料及温度条件) 焊接位置补正 采用Shinkawa RPS技术，在焊接前检查位置偏移量并进行补正
(兼用温度变量监视方式的位置补正)焊接速度 42ms/0.7mm引线（45ms/2mm引线）
（使用线弧控制及焊接压力检测方式）使用本公司标准样品焊线长度 最大 4mm （根据器件条件而有变化） 控制分瓣率 XY工作台：0.1μm，Z轴：0.1μm 振动控制方式 采用Shinkawa NRS技术 （无反向作用力伺服机构） 焊接区域 X：±66mm - 摄像偏移、Y：±95mm - 摄像偏移 线直径 金线 φ18～50μm 焊接荷重 3～1,000gf 焊接引线数 最大 12,000引线 上料部/下料部 全自动料盒升降方式 （可选装料盒抓取机） 基板/引线框尺寸 宽度 20～102mm 长度 95～300mm 厚度 0.1～0.5mm （根据材料种类而不同）
（当材料厚度变化时有可能需要更换部件）生产管理 通过生产管理画面，示机器运转率及他管理 选购件 同主电脑连接的界面通讯 SECS I/SECS II、HSMS、GEM 驱动源 输入电源 AC 100V±5% 单相 50/60Hz （其他电压需变压器） 消费电力 约1.2kVA（1.1kW） 空气 500kPa (5kgf/cm2) 102L/min 空气 -74kPa (-550mmHg)以下 （测量压） 机器尺寸重量 1,222W x 964D x 2,087H mm 约520kg - ※ 为了改善机器的性能，外观和规格有部分变更的可能，请谅解。
-
可对应宽大框架，适用于生产LED、Discrete的高速焊线机
